اتصال ذخیره‌ساز تحت شبکه QNAP به سوئیچ فیبر نوری

مرحله 1: آماده‌سازی تجهیزات

پیش از هر چیزی، باید اطمینان حاصل کنید که تمامی تجهیزات سازگار و آماده استفاده هستند. در این مرحله جزئیات بیشتری در مورد هر یک از تجهیزات مورد نیاز ارائه می‌کنیم:

1. ذخیره‌ساز تحت شبکه QNAP

• اگر QNAP شما دارای درگاه SFP+ یا PCIe است، نیازی به تهیه کارت شبکه اضافی ندارید.

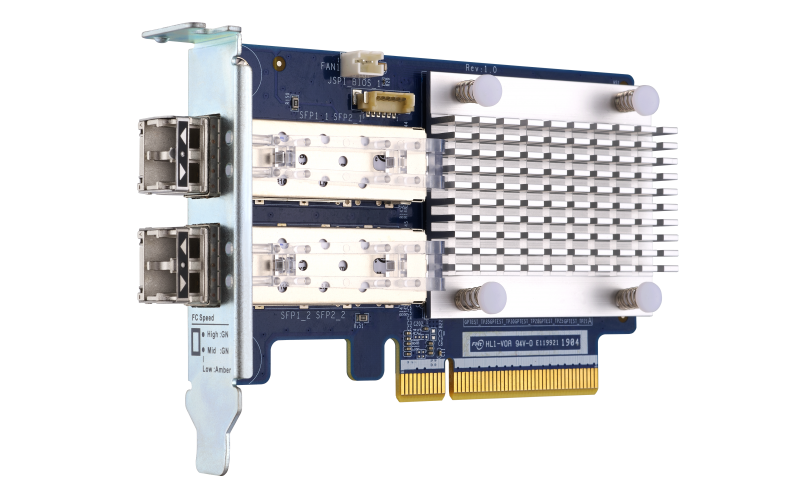

• برخی مدل‌ها (مانند سری TS-x77 یا TS-x72XT) از اتصال فیبر نوری پشتیبانی می‌کنند. در غیر این صورت، باید یک کارت شبکه فیبر نوری (مانند QNAP QXG-10G2SF-CX4) را تهیه کرده و روی QNAP نصب کنید.

2. سوئیچ فیبر نوری

• این سوئیچ باید حداقل دارای یک یا چند درگاه SFP+ یا QSFP باشد که قابلیت پشتیبانی از سرعت 10Gbps یا بالاتر را دارند.
• اگر شبکه شما نیاز به سرعت بالاتری دارد، از سوئیچ‌های 25Gbps یا حتی 40Gbps استفاده کنید.

3. ماژول SFP+

• ماژول‌های SFP+ باید از نوع سازگار با سوئیچ و QNAP باشند. برندهای مطرح مانند MikroTik، Cisco، و QNAP ماژول‌های SFP+ با کیفیتی تولید می‌کنند.
• نوع فیبر نوری (Single-mode یا Multi-mode) باید با ماژول و کابل همخوانی داشته باشد.

4. کابل فیبر نوری

• برای مسافت‌های کوتاه، از کابل‌های Multi-mode (OM3 یا OM4) استفاده کنید. این کابل‌ها برای انتقال داده تا مسافت 300 متر مناسب هستند.
• برای مسافت‌های طولانی، از کابل‌های Single-mode استفاده کنید که تا کیلومترها فاصله را پوشش می‌دهند.

5. نرم‌افزار QTS

• سیستم‌عامل QNAP (QTS) را به آخرین نسخه به‌روزرسانی کنید. نسخه جدیدتر معمولاً پایداری و سازگاری بیشتری با تجهیزات دارد.

مرحله 2: اتصال فیزیکی

1. نصب کارت شبکه روی QNAP

• اگر QNAP شما از قبل دارای درگاه فیبر نوری نیست، باید کارت شبکه سازگار با QNAP نصب شود:
  • دستگاه را خاموش کرده و درگاه PCIe را باز کنید.
  • کارت شبکه فیبر نوری را در شکاف PCIe قرار دهید و دستگاه را مجدداً روشن کنید.
  • پس از بوت، کارت باید در بخش System Resources > Hardware Information نمایش داده شود.

2. اتصال کابل فیبر نوری

• ماژول SFP+ را در درگاه QNAP و سوئیچ قرار دهید.
• یک سر کابل فیبر نوری را به ماژول SFP+ در QNAP و سر دیگر را به سوئیچ متصل کنید.
• از اتصال محکم کابل‌ها اطمینان حاصل کنید؛ هرگونه سستی ممکن است منجر به کاهش سرعت یا قطع ارتباط شود.

مرحله 3: پیکربندی نرم‌افزاری

این مرحله شامل تنظیمات مربوط به ذخیره‌ساز QNAP و سوئیچ فیبر نوری است.

1. تنظیمات QNAP

• وارد پنل مدیریتی QNAP شوید (معمولاً با وارد کردن آدرس IP دستگاه در مرورگر).
• به مسیر Control Panel > Network & Virtual Switch بروید.
• پورت جدید (کارت شبکه فیبر نوری) را پیدا کنید و آن را فعال کنید.
• یک آدرس IP استاتیک به این پورت اختصاص دهید. این کار دسترسی سریع‌تر و پایدارتری را در شبکه فراهم می‌کند.
• در صورت نیاز، ویژگی Jumbo Frames را در تنظیمات شبکه فعال کنید و مقدار MTU را روی 9000 تنظیم کنید. این ویژگی برای انتقال داده‌های حجیم مفید است.

2. تنظیمات سوئیچ فیبر نوری

• وارد رابط کاربری سوئیچ شوید.
• پورت متصل به QNAP را پیدا کنید و مطمئن شوید که فعال و در حالت Full Duplex است.
• اگر از VLAN استفاده می‌کنید، پورت را به VLAN مرتبط اضافه کنید.

3. بررسی اتصال

• از ابزارهای QNAP مانند Resource Monitor برای بررسی ترافیک شبکه استفاده کنید.
• یک فایل بزرگ (چندین گیگابایت) را به QNAP انتقال دهید و سرعت انتقال را بررسی کنید.

بهینه‌سازی و نکات پایانی

1. به‌روزرسانی تجهیزات:
   اطمینان حاصل کنید که Firmware سوئیچ و QNAP به آخرین نسخه ارتقا یافته باشد.
2. امنیت شبکه:
   از ویژگی‌هایی مانند Firewall و IP Filtering در QNAP برای افزایش امنیت استفاده کنید.
3. مدیریت پهنای باند:
   اگر شبکه شلوغ است، از ابزارهایی مانند QoS در سوئیچ استفاده کنید تا پهنای باند به درستی مدیریت شود.
4. مانیتورینگ:
   از ابزارهایی مانند SNMP برای نظارت بر عملکرد و پایداری شبکه استفاده کنید.

با این مراحل، اتصال ذخیره‌ساز تحت شبکه QNAP به سوئیچ فیبر نوری به بهترین شکل انجام می‌شود و امکان بهره‌برداری از سرعت بالا و کارایی بیشتر شبکه فراهم خواهد شد.
